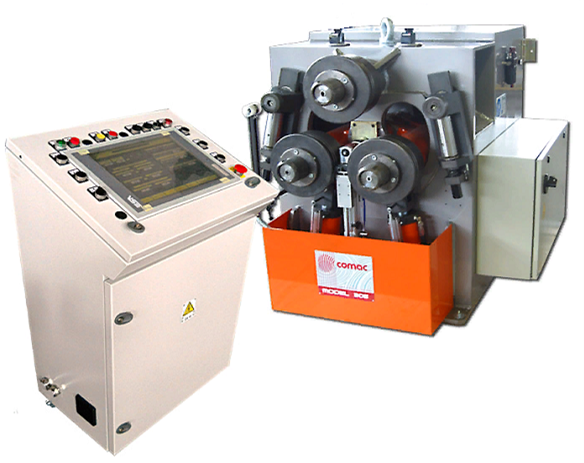

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Три приводных вала.
Один вал с фиксированным положением и два вала с регулируемым положением.
Гибочные валы с независимыми гидравлическими регулировками положения.
Боковые направляющие ролики с осевым, радиальным и угловым перемещениями. Кулачковые дополнительные ролики для предотвращения скручивания загибаемого профиля.
ЧПУ, позволяющее синхронно управлять подачей загибаемого профиля и позиционированием гибочных валов.
Две скорости позиционирования валов: быстрая для приближения к позиции и медленная для финального точного достижения необходимой позиции.
Регулируемая скорость подачи.
Позиционирование валов с линейными энкодерами, точность 0,1 мм.
Возможность работы как в вертикальном, так и в горизонтальном положении..
Независимая консоль управления.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Валы из сплава хромоникелемолибденовой стали с индукционной закалкой до твёрдости 62-64 HRC. Подшипники высокой динамической нагрузки.
Гибочные валки с закалкой до твёрдости 60 HRC для обеспечения длительной износостойкости.
Регулируемая фрикционная муфта на верхнем валу. Данная система с возможностью компенсации разницы периферийных скоростей внешней и внутренней сторон загибаемого профиля. Кроме того система защищает приводные механизмы станка, останавливая вращение верхнего вала в случае перегрузок.
Электромеханическая трансмиссия с двигателем переменного тока, редуктором, цепью и шестернями.
Рама станка из высокопрочной листовой стали.
Гидравлическая силовая система внутри станка защищена от перегрузок предохранительными клапанами и имеет привод от двигателя переменного тока.
Обратные клапаны на гидравлических цилиндрах для обеспечения постоянства позиции валов под нагрузкой.
ГИБОЧНЫЕ ВОЗМОЖНОСТИ
Характеристики для материала с пределом текучести 260 Н/мм²
|
Тип профиля |
Размеры |
Минимальный диаметр гиба |
|
C помощью комплекта универсальных рабочих вальцов |
||
|
80 х 18 мм |
800 мм |
|
120 х 25 мм |
600 мм |
|
45 х 45 мм |
500 мм |
|
D 55 мм |
600 мм |
|
80 х 40 х 4 мм |
ограничено только свойствами профиля |
|
70 х 70 х 3,5 мм |
ограничено только свойствами профиля |
|
80 х 80 х 8 мм |
800 мм |
|
70 х 70 х 7 мм |
700 мм |
|
80 х 80 х 9 мм |
800 мм |
|
70 х 70 х 8 мм |
800 мм |
|
90 х 90 х 10 мм |
900 мм |
|
120 х 55 мм |
800 мм |
|
100 х 50 мм |
900 мм |
|
120 х 58 мм |
800 мм |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметры рабочих валов 70 мм
Диаметр стандартных валков 245 мм
Регулируемая скорость подачи загибаемого профиля 2 — 7 м/мин
Общая мощность 4,75 кВт
Габаритные размеры в горизонтальном положении 1050 х 1400 х 1320 мм
Вес 1590 кг
КОМПЬЮТЕРНАЯ СИСТЕМА УПРАВЛЕНИЯ CN3.1V
- Система управления “CN3.1V” рекомендуется для гибочных работ, требующих высокой точности при изготовлении деталей с плавными переходами между прямыми и загнутыми участками и при мультирадиусной гибке.
- “CN3.1V” одновременно контролирует подачу загибаемого профиля (ось Х) и позиции гибочных валов (оси Z и Y).
- Скорость подачи контролируется и регулируется в соответствии с заданными программами.
- Позиционирование каждого из двух нижних валов по независимым гидравлическим контурам с двумя скоростями (быстрая для приближения к позиции и медленная для финального точного достижения необходимой позиции).
- Программное обеспечение удобное и простое для пользователя.
- Данные по каждому используемому оператором профилю (пружинящие свойства, соответствующие радиусы, …) сохраняются в базе данных станка и впоследствии могут быть использованы.
- Подача загибаемого профиля контролируется считывающим роликом с энкодером на пневматическом цилиндре.
- Станок оснащён электронным детектором профиля для автоматического выравнивания и возврата в начало цикла.
- Программы станка могут быть запущены автоматически в непрерывном или пошаговом алгоритме.
- Станок также может работать в ручном и полуавтоматическом режиме.
- Система управления с промышленным компьютером с операционной системой Windows 7.
- Все компоненты системы управления расположены в независимой консоли управления.
КОМПЬЮТЕР:
– Процессор Intel Atom N270, 1.6 MHz
– Системная память 1 GB DDR2
– Жёсткий диск 2.5”, 16 GB
– Сенсорный монитор 15.6” LCD, 1024x768
– Локальные сети: Dual 10/100/1000 Mbps
– 2 порта RS232
– 4 порта USB
– 2 порта LAN: 2 x RJ45
– Внешний порт VGA
– IP65 защита
В комплектацию станка включено:
- Комплект универсальных рабочих вальцов
Срок поставки: в наличие на складе в г. Москва.
Упаковка: легкая автотранспортная упаковка.
Гарантия: 12 месяцев.
Пуско-наладочные работы: По согласованию.
Стоимость DDP Москва – 5 300 000 рублей, включая НДС 20%.
Срок действия предложения – до 30.04.2025.
